ATW300 — Panel concentrador de monitorización inalámbrica
Sistemas de monitorización
Unifica radios de campo en alarmas locales, pantalla táctil y enlace Modbus RTU hacia supervisión. Cabecera de la red ATW en faena.
Imágenes del producto
1 / 3
Adjuntos y fichas descargables
Los PDF están en acordeón: expanda sólo uno a la vez para cargar la vista previa (reduce carga y altura del listado). Siga usando «Descargar» desde la barra incluso cerrado el panel.
Qué es
Panel concentrador del sistema de monitorización inalámbrica inteligente: cabecera en sala eléctrica que recibe las radios de sensores ATW de campo (temperatura, humedad, humo y otras variantes según SKU del proyecto).
Para qué sirve
Concentrar en un solo equipo la red inalámbrica del sitio: pantalla táctil en CCM, alarmas sonoras y relé locales y salida Modbus RTU hacia SCADA, con enlace Ethernet o celular según la variante de hardware acordada.
Especificaciones resumidas
| Parámetro | Valor típico |
|---|---|
| Función | Gateway · recepción red sub-GHz de campo |

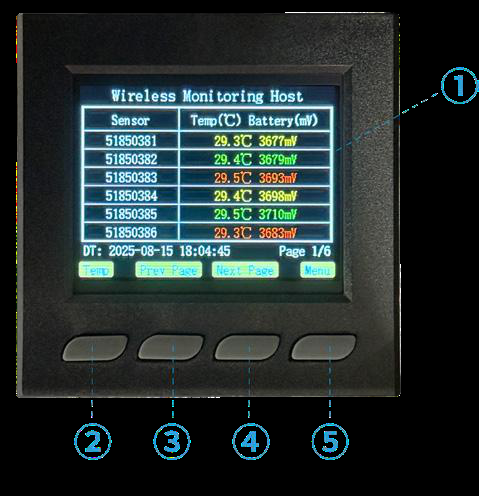

| Interfaz | Pantalla táctil · alarmas sonoras y relé |
| Enlace SCADA | Modbus RTU · Ethernet o celular según proyecto |
| Sensores | Familia ATW compatible en el sitio |

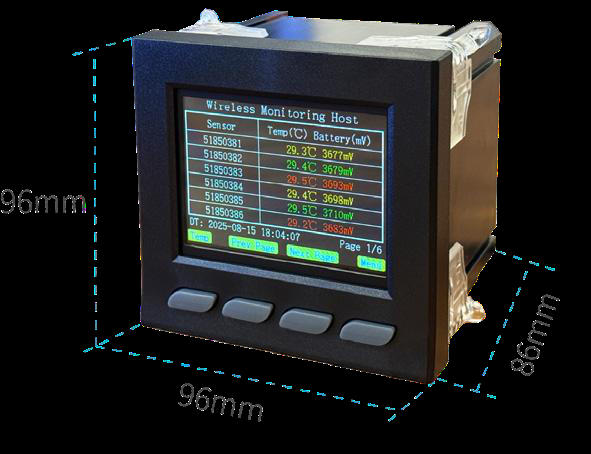

| Montaje | Panel rack · puerta CCM o sala eléctrica |
Fijación en armario rack con espacio en puerta de CCM o sala eléctrica.
Dónde se aplica
- Faenas mineras con red ATW distribuida y alarmas locales de turno.
- Subestaciones e industria que centralizan la telemetría de sensores sin cable de datos en cada nodo de campo.
- Integración con supervisión corporativa vía Modbus u otro enlace acordado en proyecto.
Documentación
Arquitectura de red, variantes de sensores y enlaces: ficha técnica pública (PDF) adjunta. Cotización e ingeniería de integración con VCH.
